橡膠支座按結構型式可分為板式橡膠支座、四氟板式橡膠支座、盆式橡膠支座、球型橡膠支座等,不同類型適配不同工程需求。
支座通常在工廠組裝好后整件運輸?shù)焦さ兀瑸楸WC運輸過程中支座的完整性和整體性,應使用臨時定位裝置將支座各部件可靠連接。
板式橡膠拉壓支座特點:板式橡膠拉壓支座是板式橡膠支座的衍生品種,核心結構為支座中心設置拉力螺栓,聯接頂板與下滑板;下滑板、底板及錨固定架板間設不銹鋼板與聚四氟乙烯滑板,實現支座縱向滑動,具備成本優勢。
橡膠支座安裝施工關鍵要點連接與固定:當支座板與墩臺采用焊接連接時,需采用對稱、間斷焊接的方法,將下支座板與墩臺上的預埋鋼板牢固焊接,焊接過程中必須采取有效措施,防止燒傷支座本體及周邊混凝土結構。若涉及連接螺栓安裝,需將定位用連接螺栓穿過隔震橡膠支座連接鋼板的螺栓孔,準確扭入套筒內并擰緊,確保連接穩固。
應嚴格控制支座墊石的標高與平整度,避免支座產生初始扭矩或局部脫空。局部脫空會導致支座在偏心荷載作用下應力集中,可能引起支座開裂,并改變上部結構的受力狀態,導致梁體產生附加應力甚至裂縫。
支座的正確安裝、更換及與整體結構的協調是保證其長期正常工作的關鍵環節。
1994 年洛杉磯 7 級地震中,該地區 40 座醫院因破壞嚴重?zé)o法使用,而采用隔震技術的南加州大學醫院完好無損,成為震后救災中心,為緊急救援提供了關鍵保障。

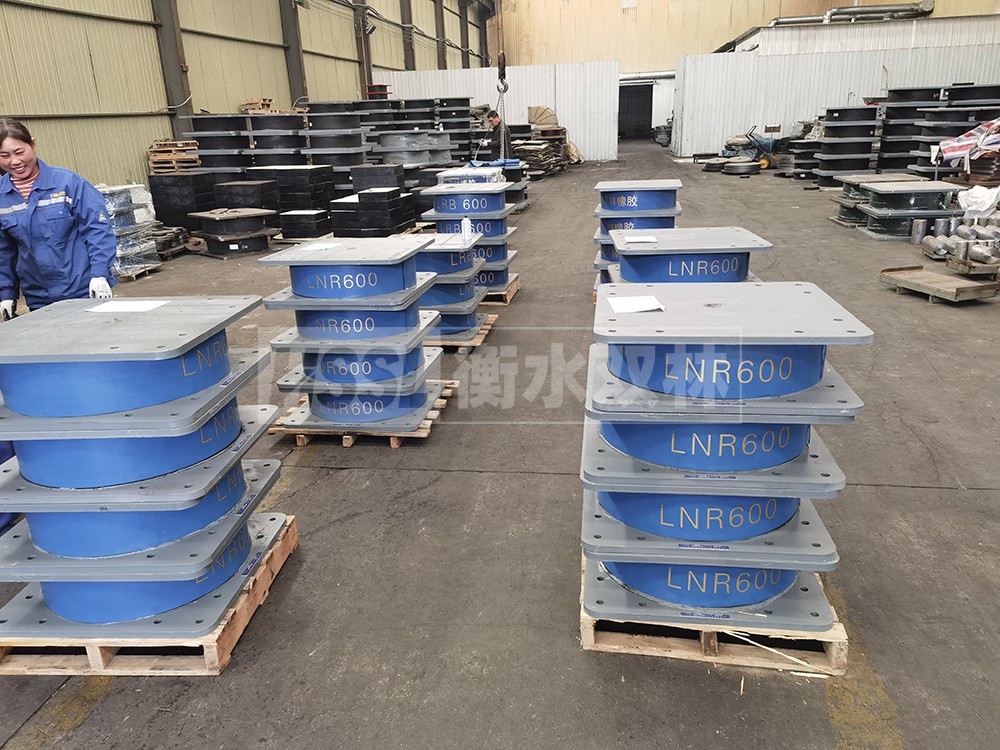

外形尺寸。已有研究結果表明:橡膠支座發生的水平變形在高達支座平面尺寸的60%時也是安全的,因此推薦的支座直徑為D=DT/O.6(DT為大水平位移)。實際應用中,一般取D=DT/O.55。橡膠支座的高度日可以根據形狀系數和其他有關參數設定,對于φ400、φ500、φ600的支座,一般H分別采用150MM、175MM和200MM比較合適。

聚四氟乙烯是一種乳白色高分子化學聚合物,商業名稱為特氟隆。開封驗貨后,應將防護包裝恢復。開啟同步頂升系統,平穩降落梁體。抗剪彈性模量:檢測產品水平變形應力大小(關鍵項目)抗剪機構可設置在聚醚聚氨脂圓盤的內部或外部,如果剪力由外部的單獨裝置傳遞,則支座本身不受力。抗剪老化性能:檢測產品耐老化性能,目前該標準因試驗標準較低,意義不大。抗剪粘接性能:檢測產品內部鋼板與橡膠粘接的是否存在缺陷,(關鍵項目)抗壓彈性模量:檢測產品設計的彈性大小。抗震鑒定結果應當對建設工程是否需要進行抗震加固和是否存在嚴重抗震安全隱患作出判定。抗震盆式橡膠規格按JT391-1999要求分為31級。
材質與工藝保障:內部承重鋼板是承載力的核心保障,需嚴格遵循行業標準 —— 厚度達標且采用成品板材,嚴禁使用折彎板等非標材料;鋼板需經過除銹、噴砂處理,確保與橡膠層的牢固粘接,避免層間剝離。
彈性反應譜方法之所以得到普遍采用,一方面是因?yàn)槭┕r(shí)計算的相對簡單,另一方面是因?yàn)樗同F(xiàn)有的規范計算方法很接近,這樣便易于接受,后應當引起注意的是眾所周知隔震裝置的等效剛度和等效阻尼的計算是與隔震裝置在地震中的大變形程度有關的,繼而隔震裝置的變形又與整個建筑的地震響應程度有關系,所以客觀上要求我們對于采用彈性反應譜方法進行的隔震設計應當是一個不斷完善和變化的過程。
建筑隔震技術是近四十年來抗震防災工程領域重大的創新技術之一,現階段具有無可比擬的優越性,能降低地震力50-80%。它能使結構安全性成倍提高,并能保護內部設備儀器,在地震后不喪失使用功能,實現結構、生命、室內財產“三保護”,近年來其優異的抗震效果在外大地震中得到了檢驗。
橡膠支座作為連接建筑上部結構與下部基礎的關鍵傳力元件,其性能直接關系到結構的安全、耐久與適用性。從普通的板梁橋到大型復雜建筑,再到采用先進隔震技術的建筑,橡膠支座都扮演著不可或缺的角色。本文旨在系統梳理橡膠支座在設計、選型、施工及質量控制中的核心技術要點。
盆式橡膠支座:一種常見支座形式,通常采用焊接連接方式。施工時,需在支座安裝位置預埋比支座頂、底板尺寸更大的鋼板,并確保預埋件具有可靠的錨固措施。該類支座可設置防塵圍板,以減少灰塵侵入。
近年來高速鐵路在我國迅速發展,到2030年將擴展為八縱八橫的區域性路網格局。為保證高速行車的平順性,我國高速鐵路多采用“以橋代路”的思想,建筑在線路中占比高。同時,我國地震活動頻繁,對跨區域性的高鐵路網構成嚴重的潛在威脅。目前,減隔震技術已成為提高震區建筑抗震能力的重要手段,而我國的建筑減隔震技術發展較晚,在設計方法上有較大的發展空間。因此,本文以高速鐵路減隔震建筑為研究對象,將減隔震技術與基于性能的抗震設計思想相結合,提出了適用于高速鐵路減隔震建筑的性能設計方法,主要研究工作如下:
板式橡膠伸縮縫在應用過程中出現上述缺陷主要由以下原因造成:螺栓連接是板式橡膠伸縮縫的薄弱環節。板式橡膠支座、益式橡膠支座和球型支座都可以做成拉壓支座的形式。板式橡膠支座:板式橡膠支座是僅用一塊橡膠板做成的適用于中、小跨度建筑的一種簡單的橡膠支座。板式橡膠支座30817個,發現剪切變形327個,支座脫空或局部脫空573個,支座缺失3個。板式橡膠支座安裝的技術要求模板與鋼筋安裝工作應配合進行,鋼筋安裝完畢后安設。板式橡膠支座材質對準擦系數的影響板式橡膠支座與對摩件的滓擦系數隨材質而異。板式橡膠支座從結構上分為普通板式橡膠支座和四氟板式橡膠支座。板式橡膠支座從形狀上分為矩形和圓形。板式橡膠支座的安裝時需參考支座的適用反力,一般大于2MN的反力,采用盆式橡膠支座較為經濟。板式橡膠支座的產品的尺寸允許誤差按表3中外部項目要求,規定。板式橡膠支座的初始剪切變形,主要有以下兩種:板式橡膠支座順橋向剪切;板式橡膠支座橫橋向剪切。

支座偏壓會使支座局部受力過大,加速支座的損壞,降低支座的使用壽命。墊石標高偏差>3mm 是導致支座偏壓的主要原因之一,當墊石的標高不符合設計要求時,會使支座在安裝后處于傾斜狀態,從而導致受力不均 。對于這種情況,可通過增設楔形鋼板(厚度≤5mm)進行調平,楔形鋼板的設置能夠有效地調整支座的水平度,使其均勻受力。調平后,需重新進行灌漿,確保支座與墊石之間的連接牢固可靠 。
砌體結構無筋擴展基礎應繪出剖面、基礎圈梁、防潮層位置,并標注總尺寸、分尺寸、標高及定位尺寸。砌體結構有圈梁時應注明位置、編號、標高,可用小比例繪制單線平面示意圖;砌體墻的材料種類、厚度、成墻后的墻重限制;砌體墻上門窗洞口過梁要求或注明所引用的標準圖;砌體填充墻與框架梁、柱、剪力墻的連接要求或注明所引用的標準圖;千斤頂、百分表安放與設置千斤頂數量應與每個橋臺下的支座數量相同。
近年來,交通基礎設施建設領域投資節奏有所調整,工程橡膠行業產能過剩問題逐步顯現,市場競爭日趨激烈。在此背景下,工程橡膠支座作為交通工程與建筑工程中的關鍵承重構件,其產品性能與安裝質量直接影響結構穩定性和使用壽命,需嚴格滿足各項技術指標要求。
工程應用與耐久性要求:典型應用區域:我國云南省作為地震頻發省份(位于板塊邊緣),是減隔震技術應用最廣泛的地區,公共建筑(醫院、學校、體育館)已普遍采用隔震設計,符合地方相關規定;
四氟乙烯板(PTFE 板)與不銹鋼滑板表面需無刮痕、撞傷、凹陷等缺陷,組裝前需用丙酮清潔表面,組裝后四氟板與不銹鋼板貼合面積需≥95%,確保滑移順暢。
聚四氟乙烯滑板支座(滑動支座):以聚四氟乙烯板與不銹鋼板作為滑動面,摩擦系數極小,適用于大位移量情況。
橡膠支座是建筑結構體系中的關鍵傳力組件,承擔著連接上部梁體與下部墩臺的核心作用。其核心功能在于將橋跨結構的支承反力可靠地傳遞至墩臺,并確保建筑結構在承受荷載、溫度變化等因素影響時,能夠滿足設計所要求的靜力條件與變形需求,其性能的優劣直接關系到建筑結構的耐久性、安全性與行車舒適度。
然后在支墩四個角部各焊一根短鋼筋棍(與柱墩中附加的鋼筋焊在一起),鋼筋棍的頂標高為下預埋板的鋼板下表面標高(見;與此同時,將梁底模支設完畢;——具體支模由施工方設計方案.橡膠支座安裝下預埋板:利用塔吊將下預埋板吊至支墩上,然后利用葫蘆吊(或人工)將埋板吊裝到位,下預埋板標高和中心線位置調整準確后簡單固定下預埋板;減震盆式橡膠支座不但保留了原盆式橡膠支座承載力大、轉動靈活、建筑高度低等優點,而且在橡膠板上增加了一個其上表面設有一下消能板的鋼襯板,并在單向活動支座中間鋼板或固定支座盆塞的下表面設有一上消能板,又在支座鋼盆上緣口的槽口內設有一橡膠阻尼圈。

支座就位是一個關鍵步驟,滑移面的清潔和潤滑直接影響到支座的滑動性能。在安裝前,需用丙酮對滑移面進行仔細清潔,去除表面的油污、灰塵等雜質,確保滑移面的潔凈。然后注滿 5201 硅脂,用量≥200g/㎡,硅脂具有良好的潤滑性能和抗老化性能,能夠大大降低支座滑移面之間的摩擦系數,保證支座在水平位移時的順暢性 。地腳螺栓孔采用高強無收縮砂漿灌注,這種砂漿具有早期強度高、無收縮等優點,能夠確保地腳螺栓與基礎之間的牢固連接,防止在使用過程中出現松動現象。螺栓緊固力矩需按型號嚴格控制,以 GPZ2000 支座為例,力矩≥300N?m,通過精確控制螺栓緊固力矩,保證支座在安裝后能夠穩定地工作,承受橋梁結構傳來的各種荷載 。
隔震橡膠支座,隔震板式橡膠支座,高阻尼橡膠支座更為重要!外建筑隔震橡膠應用基本情況隔震技術不僅可以保證結構的整體安全,防止非結構部件的破壞,避免建筑物內部裝修、室內設備的損壞以及由此引起的次生災害,并且隔震橡膠支座技術應用方便、隔震效果明顯,該技術又對國計民生具有重要的意義,所以目前,上已有20多個已開始在建筑物中使用橡膠墊隔震技術,其中日本、新西蘭、美國、意大利、等應用實例較多,所據調查,到目前為止,19層,已建近700幢,美國29層,已建近100幢,日本50層,已建近3000幢,隔震建筑應用,已建近25座美國已建近35座,日本已建近800座幢。
當橡膠與支座內加勁鋼板粘結不良,在荷載作用下發生鋼扳與橡膠脫膠,引起不均勻的鼓凸,見8-2.脫空是指板式橡膠支座與建筑底面及支承墊石頂面之間出現的縫隙大于相應邊長的25%,通常板式橡膠支座使用時,應通過轉動計箅,使支座頂?shù)酌媾c建筑全面積接觸,局部脫空一方面造成支座壓應力增加,另一方面支座脫空部位與外界空氣接觸,容易產生橡膠老化。
希望在繼續提高隔震技術理論研究水平的同時,與大力付諸于工程實踐之中,加快對隔震房屋技術規范的完善,使我國的隔震房屋的設計、應用、施工以及橡膠隔震支座的生產有法可依隔震橡膠支座施工準備.技術準備技術準備包括以下內容:閱讀紙和相關規范或標準,了解設計意和質量要求,編寫施工指導書;擬定施工流程,進行書面技術交底;編寫操作工藝和要點,培訓操作人員;制定質量保證措施;完善工序銜接簽證手續;繪制施工記錄表及豎向變形觀測表等;測設各建筑物的定位和控制線,并將測量記錄報送監理,經審定后再抄測隔震支墩輪廓線和檢查線。
容許壓應力與形狀系數:支座的承載能力與其形狀系數S(有效承壓面積與自由側表面積之比)密切相關。規范要求,當形狀系數S > 8時,支座的容許壓應力可取為10MPa。形狀系數是設計選型中的核心計算參數。
橡膠支座安裝施工關鍵要點連接與固定:當支座板與墩臺采用焊接連接時,需采用對稱、間斷焊接的方法,將下支座板與墩臺上的預埋鋼板牢固焊接,焊接過程中必須采取有效措施,防止燒傷支座本體及周邊混凝土結構。若涉及連接螺栓安裝,需將定位用連接螺栓穿過隔震橡膠支座連接鋼板的螺栓孔,準確扭入套筒內并擰緊,確保連接穩固。
橡膠支座的主要功能是將上部結構的反力可靠地傳遞給墩臺,并同時完成梁體結構所需的變形(水平位移和轉角),由于支座本身的質量問題,以及支座在設計、安裝、使用過程中的種種不當,而造成支座過早的破壞,影響了建筑的正常使用,在支座的處置技術中針對不可修復的損壞狀況,就需要對支座進行更換,在更換的過程中,更換的方法對建筑結構安全的影響是非常大的,因此在更換的過程中需要對建筑結構的各主要受力部位進行監控,以保證更換過程的安全和可控制。
IS022762-1(部分:試驗方法》規定了減(隔)震橡膠支座性能的試驗方法以及其生產過程中所用的橡膠材料性能的測定,如壓縮和剪切性能、支座的耐久性能和所用材料的力學物理性能.IS022762-2(第二部分:建筑應用規范》規定了用于建筑的減(隔)震橡膠支座的要求和用來制造這種支座的橡膠材料所應滿足的具體要求。
